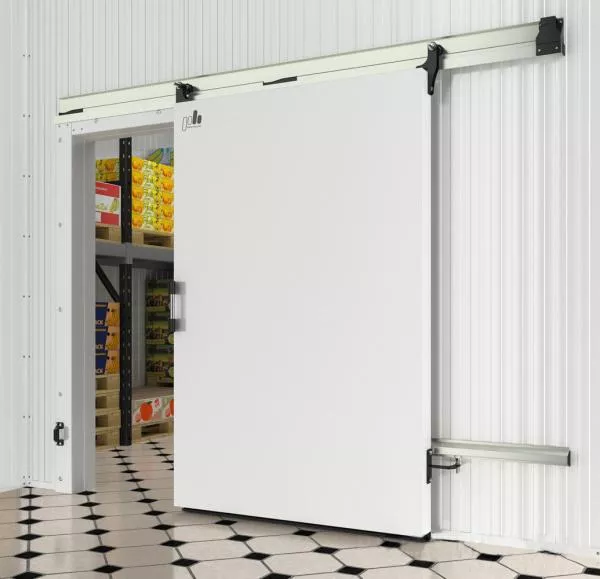

Откатные холодильные двери серии «Оптима»

Откатные холодильные двери серии «Оптима»


Маркировка:

ОД «Оптима» — откатная дверь серии «Оптима»


Характеристики:

    Толщина дверного полотна: 80, 100, 120, 150 мм

    Наполнитель: жесткий ППУ, стандартная система PUR

    Высота проема: до 2400 мм

    Ширина проема: до 1400 мм

Легкие откатные холодильные двери серии «Оптима» сочетают удобство и экономичность. Внешний вид двери говорит о продуманном дизайне и функциональности.
Ничего лишнего: самый популярный цвет RAL 9003, надежная ручка итальянского производителя «Колдтек» (Coldtech) без подвижных элементов, рама из стали толщиной 1,5 мм, французский уплотнитель, металлический прижимной профиль.

Назначение двери

Откатные двери серии «Оптима» ПрофХолод предназначены для использования в помещениях, требующих поддержания заданного температурного режима:

  • Промышленные средне- и низкотемпературные холодильные камеры хранения;
  • Холодильные склады;
  • Помещения, требующие поддержания повышенной температуры;
  • В условиях влажности 80% и температуры от -25…+45°С, с небольшой продолжительностью влажности.

Варианты исполнения холодильной двустворчатой двери

Откатная дверь с порогом / без порога
Откатная дверь правого / левого открывания

Температурный режим

В холодильных камерах,температура в которых не превышает 0˚C, рекомендуем устанавливать двери с толщиной полотна 80 мм. В таких среднетемпературных камерах двери можно использовать без электрического нагревательного провода, ПЭНа.

В морозильных камерах с температурным режимом от 0˚C до -20˚C рекомендуем устанавливать двери с толщиной полотна 100 мм и нагревательные провода, ПЭНы, для обогрева рамы. Для обогрева дверей без порога рекомендуется устанавливать ПЭН в нержавеющей стали.

Конструкция двери

  1. Направляющие профили из анодированного алюминия
  2. Рама накладная металлическая 1,5 мм
  3. Ручка
  4. Уплотнитель Fermod 2311
  5. Уплотнитель нижний 15948
  6. Дверное полотно
  7. Захват нижний направляющий BOX-Q08-16
  8. Дверное полотно
  9. Захват нижний направляющий BOX-Q08-16 Оптима ПХ
  10. Упор нижний BOX-Q08-4 Оптима ПХ
  11. Кронштейны верхние: левый (BOX-Q08-1 Оптима ПХ) и правый (BOX-Q08-2 Оптима ПХ)
  12. Кронштейн нижний BOX-Q08-3 Оптима ПХ
Дверное полотно

В стандартной комплектации полотно двери изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, грунтовки и защитно-декоративного покрытия из полиэфирной краски белого цвета (RAL 9003). Возможно изготовление в другом цвете по каталогу RAL. Толщина покрытия 25 мкм.

Металлические торцы придают двери дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.

Специальная пленка толщиной 50 мкм обеспечивает защиту двери от повреждений при транспортировке и монтаже, свободно удаляется после установки.

Теплоизоляция

Наполнитель двери — жесткий пенополиуретан PUR с плотностью до 50 кг/м³. Коэффициент теплопроводности наполнителя двери PUR 0,022 Вт/(м*К) позволяет эффективно сохранять тепло или холод.

Дверная рама

Рама из стали толщиной 1,5 мм. Стандартная рама окрашена в белый цвет RAL 9003. Возможно изготовление рамы любого цвета по каталогу RAL.

Фурнитура

Кронштейны верхний левый BOX-Q08-1 Оптима ПХ и правый BOX-Q08-2 Оптима ПХ с пластиковыми роликами

Разработаны специально для откатных дверей легкой серии «Оптима». Ролики диаметром 50 мм выдерживают эксплуатацию дверей массой до 120 кг. Конструкция верхних кронштейнов «ПрофХолод» обеспечивает регулировку в трех плоскостях.



Упор BOX-Q08-4 Оптима ПХ и захват BOX-Q08-16 Оптима ПХ

Комплект упора с захватом обеспечивает надежную фиксацию за счет волнообразного изгиба. Изгиб помогает свободно и надежно фиксировать упор в захвате и обеспечивает плотное прилегание уплотнителя со стороны ручки. Внутри захвата расположен подвижный ролик из маслонаполненного полиамида, который защищает конструкцию упора от истирания.



Кронштейн нижний BOX-Q08-3 Оптима ПХ

Прочный металлический кронштейн изготавливается из стали толщиной 5 мм. Ролик кронштейна изготовлен из маслонаполненного полиамида, который обеспечивает непрерывное самосмазывание механизма. За счет снижения износа срок службы деталей повышается в 1,5 раза. Ролик передвигается в одной вертикальной плоскости с верхним кронштейном. В паре они плотно прижимают уплотнитель к раме.

Опции для откатной двери серии «Оптима»

Холодильные двери общего назначения производства завода «Профхолод» могут быть изготовлены со следующими дополнительными опциями:

1. Обрамление дверного проема

Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков и стыковочного пластикового профиля



2. Обогреваемый порог

Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях, для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40Вт.


3. ПЭН обогрева рамы для низкотемпературных камер, температура в которых ниже 0˚C

Электронагревательный провод, ПЭН, устанавливается по периметру дверной рамы, чтобы в низкотемпературных камерах уплотнитель не примерзалк дверной раме. Мощность ПЭНа 40 Вт/м.


4. Комплект крепления дверной рамы к сэндвич панели с проёмом. Краткое наименование: КРС

5. Комплект крепления дверной рамы к кирпичной стене. Краткое наименование: КРК

6. Окно в полотне двери

Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.


7. Отбойники на полотно двери

ПрофХолод предлагает несколько видов материалов в качестве отбойника для откатных дверей, стандартная высота отбойника 50 см.

  • AISI 304 нерж. металл 1,5 мм;
  • AISI 430 нерж. металл 1,5 мм;
  • АБС пластик 4 мм;
  • Рифлёный металл «Квинтет» 1.5 мм

8. Пандус

Пандус «ПрофХолод» производит пандусы двух типов: стационарный и накладной. Стационарный пандус устанавливается к дверям с беспороговой рамой. Накладной пандус оборудован дополнительными ручками: его удобно перемещать. Чтобы нижний уплотнитель не примерзал к основанию пандуса в беспороговых низкотемпературных дверях, в пандус монтируется ПЭН 40 Вт/м.


  • Стандартная глубина пандуса: 1000 мм
  • Ширина: от 800 до 2500 мм
  • Высота: от 50 до 200
  • Основа пандуса: окрашенная сталь 2 мм
  • Верхняя часть: рифлёный металл «Квинтет» 1.5 мм
  • Нагрузка: 300 кг.

Фотография предоставлена компанией «ПрофХолод»

Фотография предоставлена компанией «ПрофХолод»


9. Штифтовой замок «ПрофХолод»

Устанавливается на двери толщиной от 100 до 120 мм.

Возможные варианты цветов по каталогу RAL
